המדריך המלא לחיבור (Splice) וסיום (Terminate) סיב אופטי מסוג Single Mode

סיבים אופטיים מסוג Single Mode משמשים להעברת נתונים למרחקים ארוכים עם מינימום הפרעות והפסדים באות. תהליך החיבור (Splicing) והסיום (Termination) של סיבים אלו דורש דיוק רב כדי להבטיח שימור של איכות האות. במדריך זה נסביר את השלבים לחיבור וסיום סיבים אופטיים מסוג Single Mode בצורה נכונה ואיכותית. בנוסף, תוכל לצפות בסרטון הווידאו המצורף שמציג את התהליך בשלמותו.

שלב 1: כלים נדרשים

כדי לבצע חיבור וסיום של סיב אופטי Single Mode, יש להצטייד בכלים ובחומרים הבאים:

• מכשיר חיתוך סיבים (Fiber Cleaver): משמש לחיתוך מדויק של הסיב.
• ערכת חיבור (Fusion Splicer): מחברת את הסיבים באמצעות התכה.
• נוזלי ניקוי ואביזרי ניקוי: לניקוי הקצוות לפני החיבור.
• מחברים אופטי (Connectors): לסיום הסיב ולהבטחת חיבור יציב.
• כבלים מגנים ושרוולים לכיסוי: להבטחת עמידות ויציבות לאחר החיבור.

שלב 2: הכנת הסיבים לחיבור

1. קליפת הסיב: הסר בעדינות את שכבת המגן החיצונית בעזרת קלפת סיבים (Fiber Stripper). חשוב להסיר את המעטפת בצורה נקייה כדי להימנע מנזקים לסיב הפנימי.
2. ניקוי הסיב: לאחר הקילוף, נקה את הסיב בעזרת נוזל ניקוי מיוחד כדי לוודא שאין לכלוך או שמנים שעלולים להשפיע על איכות החיבור.

שלב 3: חיתוך הסיב

לאחר ניקוי הסיב, השתמש במכשיר חיתוך סיבים (Fiber Cleaver) לחיתוך מדויק בזווית נכונה. איכות החיתוך משפיעה ישירות על איכות החיבור ולכן יש להקפיד על דיוק רב בשלב זה.

שלב 4: חיבור הסיבים (Splicing)

1. הכנסת הסיבים למכשיר החיבור: הכנס את שני קצוות הסיבים לתוך מכשיר החיבור (Fusion Splicer).

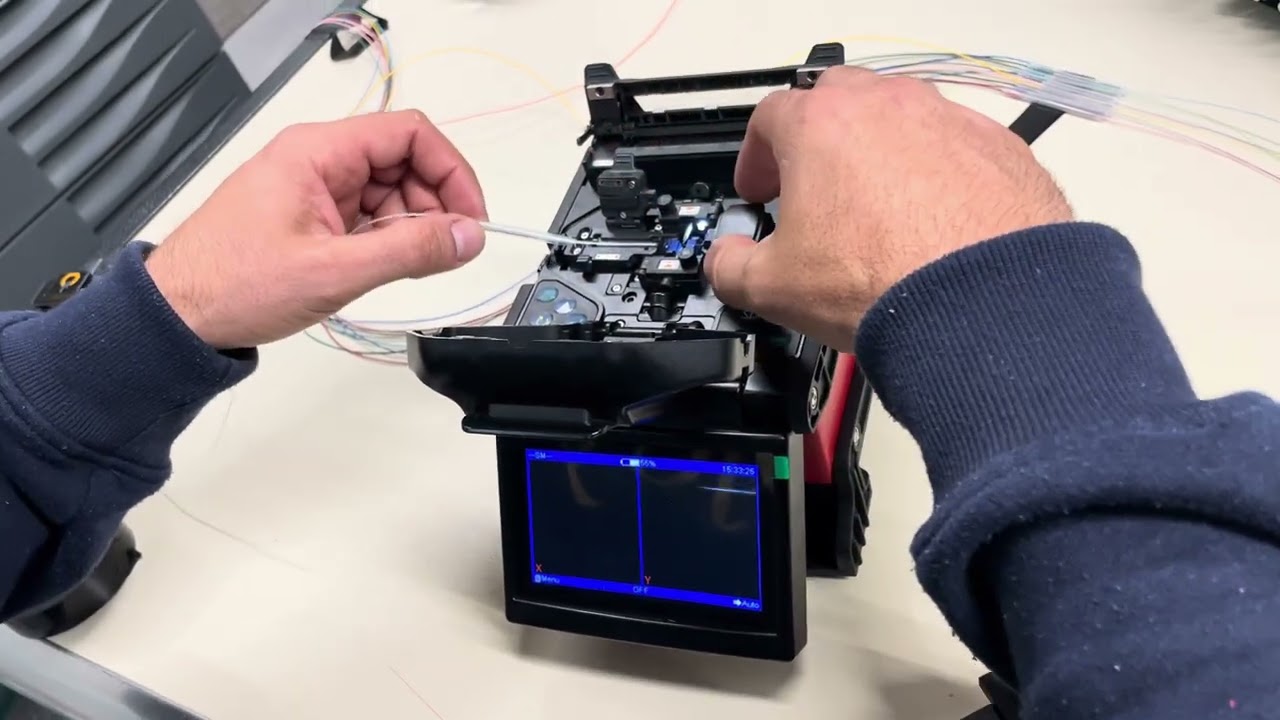

2. התכת הסיבים: מכשיר החיבור מתיך את הקצוות יחד באמצעות קשת חשמלית קטנה שמחברת את שני הקצוות בצורה אופטימלית. ניתן לצפות בתהליך החיבור בסרטון הווידאו למטה.
3. הגנה על החיבור: לאחר החיבור, השתמש בשרוול הגנה מיוחד שמולחם על החיבור כדי להגן עליו ולוודא שהסיב לא ייפגע או יינתק.

שלב 5: סיום הסיב (Termination)

1. הכנסת המחבר: כדי לסיים את הסיב, יש לחבר את הקצה למחבר אופטי מתאים. ודא שהמחבר מותאם לסוג הסיב ומאפשר חיבור יציב ואיכותי.
2. בדיקות תקינות: לאחר חיבור המחבר, יש לבצע בדיקות כדי לוודא שהסיב מעביר את האות בצורה אופטימלית. ניתן להשתמש במד כוח אופטי (Optical Power Meter) וב-OTDR לאיתור תקלות אפשריות.

שלב 6: בדיקה ואבחון

לאחר החיבור והסיום, יש לבצע בדיקות כדי לוודא שהחיבור תקין ואיכותי. ניתן להשתמש בכלים כגון:

• OTDR (Optical Time Domain Reflectometer): לבדוק את איכות החיבור והמרחק למקור הבעיה במידה ויש.
• מד כוח אופטי: לוודא שהעוצמה העוברת דרך הסיב נמצאת בטווח התקין.

צפה בסרטון הווידאו המצורף כדי לראות הדגמה מלאה של כל התהליך מהתחלה ועד הסוף.
